Fuentes de alimentación GTV para un control seguro e inteligente de las puertas
Seguridad contra incendios, control de acceso y control de puertas en una única fuente de alimentación fiable de 24 VCC
- Fuente de alimentación de 24 VCC y control inteligente en una sola unidad
- Totalmente compatible con versiones anteriores de GTV y GTV-A
- 13 programas (del 0 al 12) para distintos escenarios de puertas
Fuentes de alimentación GTV para un control seguro e inteligente de las puertas
Puertas seguras y resistentes al fuego que funcionan con fluidez en el uso diario y que, en caso de incendio o corte de corriente, actúan de inmediato como es debido: todo ello empieza por una alimentación y un control adecuados. Las fuentes de alimentación GTV aportan seguridad contra incendios, control de acceso, seguridad en caso de evacuación y facilidad de uso todo en una sola solución. El resultado: cumplimiento normativo demostrable, menos componentes diferentes en stock y un mantenimiento más sencillo.
Las fuentes de alimentación GTV ofrecen un rendimiento fiable 24 VCC componentes para puertas — imanes para puertas, cierrapuertas eléctricos, cerraduras eléctricas, imanes de bloqueo y compuertas cortahumo — y los controla en función de las señales procedentes de las instalaciones del edificio (centro de control de incendios, sistema de gestión del edificio, lector de tarjetas o pulsador manual).
Para los instaladores, los administradores de edificios y los ingenieros, las funciones de las puertas suelen abarcar varias disciplinas a la vez. Con el nuevo GTV-I Electroproject hace que esa combinación sea más clara, más flexible y más fiable.
¿Qué novedades presenta el GTV-I?
El GTV-I es la nueva generación de fuentes de alimentación GTV. Mientras que una fuente de alimentación tradicional solo suministra tensión, el GTV-I funciona como enlace inteligente entre la central de alarma contra incendios y los sistemas de puertas. Cuatro puntos marcan la diferencia:
- Totalmente compatible con versiones anteriores de GTV y GTV-A. Sustituye las fuentes de alimentación existentes sin necesidad de modificar el cableado, los componentes de las puertas ni el sistema de control. De este modo, se eliminan los riesgos y los costes asociados a una actualización.
- Sistema de respaldo sin mantenimiento mediante TX1 SuperCap. Permite superar los cortes de suministro eléctrico sin necesidad de batería y, por lo tanto, sin mantenimiento de sustitución, lo que se traduce en un menor coste total de propiedad.
- Diagnóstico intuitivo mediante LED e indicador de carga. Ver de un solo vistazo si una salida está bajo tensión, sobrecargada o desconectada.
- Amplias entradas y salidas: 5 entradas y 2 salidas de potencia. Espacio para BMC, GBS, lector de tarjetas, programador horario y señal de retroalimentación en una sola unidad.
Lee también la noticia:
“La nueva fuente de alimentación GTV-I: inteligente, modular y preparada para el futuro”.
¿Qué es una fuente de alimentación GTV?
Una unidad de alimentación GTV es una unidad de alimentación y control que suministra 24 VCC a los componentes de las puertas de un edificio y los controla en función de las señales procedentes de la instalación del edificio. En función de esas señales, en situaciones normales una puerta puede mantenerse abierta mediante un imán de puerta, pero se cerrará automáticamente en cuanto la central de alarma contra incendios emita una señal. En otras aplicaciones, por el contrario, una puerta se desbloquea precisamente en caso de emergencia, o bien se activa una cerradura eléctrica tras la autorización de un lector de tarjetas.
Los sistemas de alimentación eléctrica GTV se utilizan en oficinas, hospitales, centros asistenciales, colegios, aparcamientos, hoteles, entornos logísticos y la industria: en cualquier lugar donde la seguridad, la fluidez y el control sean fundamentales.
Aplicaciones del GTV-I
El GTV-I cubre una amplia variedad de situaciones relacionadas con las puertas. A continuación, se presentan algunos ejemplos de sus numerosas aplicaciones.
1. Desbloqueo de la puerta de emergencia (sistema de seguridad)
Una cerradura magnética mantiene la puerta de emergencia bloqueada mediante tensión eléctrica y se desactivará en caso de alarma de incendio o desbloqueo de emergencia. La puerta se desbloquea inmediatamente para permitir la evacuación, de conformidad con los requisitos de seguridad.
2. Orden de cierre de las puertas dobles
Dos salidas independientes permiten que la puerta A se cierre antes que la puerta B (retardo ajustable de 6 segundos), de modo que las puertas cortafuegos dobles no choquen entre sí. En caso de corte de corriente, un TX1 se encarga de la alimentación de emergencia.
3. Integración con el control de acceso
Durante el día, un lector de tarjetas desbloquea la puerta; en caso de alarma de incendio, todas las puertas se desbloquean inmediatamente. Un único sistema que cubre tanto la seguridad como la protección contra incendios.
4. Control de las compuertas de humos y las válvulas cortafuegos
El GTV-I no solo controla las puertas, sino también las abrazaderas magnéticas de las compuertas cortahumo y los conductos de aire, que, en caso de emergencia, pasan a su posición de seguridad, al mismo tiempo que el sistema de control de las puertas.
5. Conectar varias fuentes de alimentación (maestra/en cadena)
Un solo contacto de alarma permite desbloquear simultáneamente decenas de puertas repartidas por varias plantas, sin necesidad de controlar cada fuente de alimentación por separado. Ideal para hospitales y grandes oficinas.
Para obtener una descripción completa de todas las aplicaciones, descarga el manual de la aplicación.
Programas del GTV-I (de 0 a 12)
El GTV-I cuenta con programa del 0 al 12. De este modo, una sola unidad cubre varias aplicaciones, lo que simplifica el diseño, la instalación, la gestión de existencias y el mantenimiento.
N.º | Programa | Impuestos | Funcionalidad principal | Aplicación típica |
0 | Empresa de prueba manual | I + II | Activación/desactivación manual, independiente de las entradas | Prueba del sistema, comprobación de los imanes |
1 | Control por zonas | I + II | Activación/desactivación simultánea mediante la señal A/B/C o DK | 1 compartimento o grupo, con control centralizado |
2 | Orden de cierre de las puertas dobles | I + II | Simultáneo a, con retardo de salida (6 s I–II) | Puertas dobles, prevención de colisiones |
3 | 2 zonas independientes | I, II | Entrada y salida independientes a través de entradas propias (A/C y B/C) | 2 compartimentos, lógica independiente |
4 | Zona con seguridad reforzada | I, II | Conmutación independiente; II se desactiva únicamente a través de B | Zona crítica, desconexión selectiva |
5 | Control de zonas + reinicio | I + II | Igual que en el punto 1, pero el reinicio requiere un control DK local | Reanudación segura del servicio tras una alarma |
6 | Orden de cierre + reinicio | I + II | Igual que el 2, pero el reinicio requiere un control DK local | Puerta doble, inspección tras la alarma |
7 | 2 zonas + reinicio | I, II | Igual que en el punto 3, pero el reinicio requiere un control DK local | Zonas separadas, reincorporación segura |
8 | Zona segura + reinicio | I, II | Igual que en el punto 4, pero el reinicio requiere un control DK local | Espacios seguros, reutilización |
9 | Limitación de corriente de pico (en cascada) | I + II | Activación retardada (I inmediata, II tras 6 s) | Prevención de desbordamientos, control de las compuertas de humo |
10 | Programa de pruebas de la función SAI | I + II | Prueba de conmutación manual de la función SAI | Simulación del sistema de alimentación ininterrumpida (SAI), mantenimiento |
11 | Reserva no preferente/preferente | I + II | I se apaga inmediatamente en caso de corte de corriente; II permanece encendido hasta que se agote la batería de reserva | SAI selectivo, distribución de carga |
12 | Puerta corredera + señalización | I, II, 6 | I = imán de puerta, II = luz intermitente, 6 = pitido lento, secuenciado | Evacuación automatizada, señalización |
La gama: GTV-I 25, 100 y 250 + módulos TX
La gama GTV-I consta de tres modelos para diferentes potencias y aplicaciones:

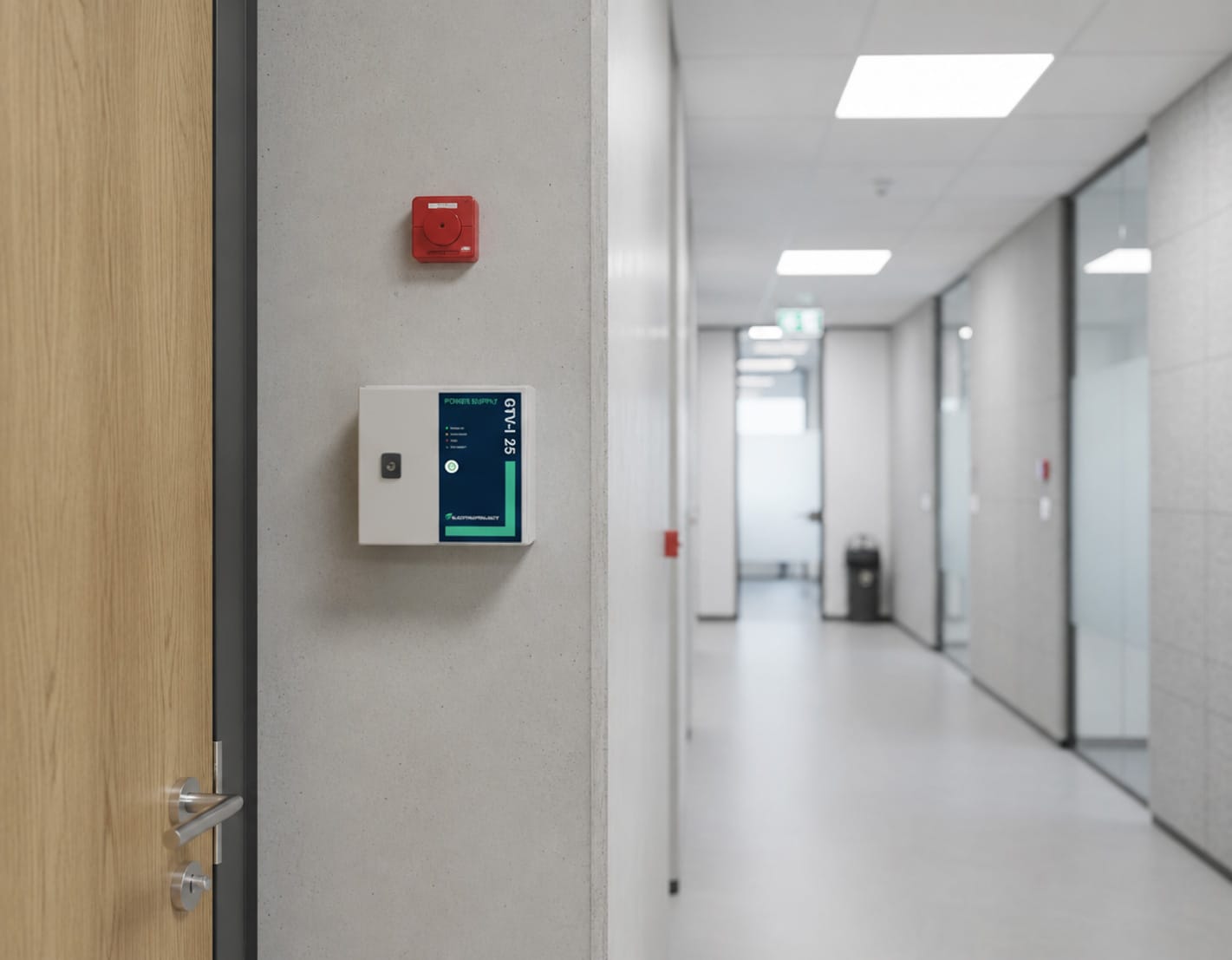

- GTV-I 25 — para puertas ligeras.
- GTV-I 100 — para instalaciones de carga media.
- GTV-I 250 — para instalaciones más complejas con más componentes conectados.
Todos los modelos suministran 24 VCC y controlan los componentes de las puertas en sistemas de seguridad contra incendios, de seguridad y de control de acceso.
Sistema de respaldo en caso de corte de corriente
- TX1 (SuperCap) — Sistema de alimentación de emergencia en caso de corte de corriente, sin necesidad de mantenimiento ni batería.
- TX5 (batería) — mayor autonomía, de hasta aproximadamente una hora, dependiendo de la carga y la configuración.
¿Qué novedades presenta con respecto al GTV-A?
¿Ya utiliza un GTV-A? La comparación que se muestra a continuación ilustra las ventajas que aporta el GTV-I.
Característica | GTV-A (actual) | GTV-I (nuevo) |
Programas | 5 | 13 (programas del 0 al 12) |
Sistema de respaldo en caso de corte de corriente | Unidad de copia de seguridad externa (GTV-BU) | Batería TX1 SuperCap (sin mantenimiento) o TX5 |
Diagnóstico | Fundamentos | LED + indicador de carga |
E/S | Por defecto | 5 entradas, 2 salidas de potencia |
Señalización | — | Flash + slow-whoop (programa 12) |
Compatibilidad | — | Compatible con versiones anteriores de GTV y GTV-A |
¿Cómo elegir la fuente de alimentación GTV adecuada?
La elección comienza por la función de la puerta, seguida de las señales, la potencia y las necesidades de sistema de respaldo. Preguntas importantes para la selección:
- ¿Qué función debe cumplir la puerta (mantenerla abierta y cerrarla en caso de incendio, o desbloquearla en caso de emergencia)?
- ¿Qué componentes deben recibir alimentación y señal de control, y cuántos?
- ¿Cuánta potencia se necesita?
- ¿Se desea una integración con un BMC, un GBS o un sistema de control de acceso?
- ¿Debe(n) la(s) puerta(s) reaccionar ante varias señales?
- ¿Se desea disponer de un sistema de respaldo en caso de corte de suministro eléctrico (TX1 o TX5)?
- ¿Se trata de una obra de nueva construcción, una ampliación, una rehabilitación o una sustitución?
¿Tiene dudas sobre cuál es la versión o configuración adecuada? Concierta una cita de asesoramiento sin compromiso — A nuestros especialistas les encanta colaborar contigo.
Modernización o sustitución
Dado que el GTV-I totalmente compatible con versiones anteriores Si ya dispone de instalaciones GTV y GTV-A, puede modernizarlas sin necesidad de renovar por completo el sistema de alimentación de las puertas. La adaptación es pertinente cuando una fuente de alimentación existente está técnicamente obsoleta, su mantenimiento resulta más complicado o cuando se necesitan nuevas funciones para el edificio. Por ejemplo, la incorporación de un sistema de control de acceso, cambios en los requisitos de seguridad contra incendios o la integración con un sistema de gestión del edificio.
Esquema de conexiones del GTV-I
Visual Inserta aquí el esquema de conexiones del manual de aplicación (página 25) como imagen.
Ten en cuenta las siguientes indicaciones: DK (pomo de la puerta/reinicio), entradas A/B/C/D/E (de BMC, GBS, reinicio, interruptores de fin de carrera) y el módulo opcional de respaldo/TX.
Evidencia práctica
Electroproject lleva más de cincuenta años desarrollando y fabricando alimentadores GTV en sus propias instalaciones y los utiliza, entre otros lugares, en hospitales, donde las puertas desempeñan un papel fundamental en la compartimentación y las vías de evacuación. Echa un vistazo a nuestros casos de éxito en tecnología magnética y de seguridad.
Preguntas más frecuentes (FAQ)
Una fuente de alimentación GTV alimenta y controla componentes eléctricos de las puertas, como imanes de puerta, cierrapuertas eléctricos, cerraduras eléctricas, imanes de bloqueo y compuertas cortahumo. La fuente de alimentación suministra 24 VCC y procesa señales procedentes de otros sistemas del edificio.
El GTV-I es la nueva generación: 13 programas (del 0 al 12) en lugar de 5, sistema de respaldo SuperCap sin mantenimiento, diagnóstico mediante LED e indicador de carga, y totalmente compatible con versiones anteriores (GTV y GTV-A).
No. Las fuentes de alimentación GTV se utilizan mucho en instalaciones de seguridad contra incendios, pero también en combinación con sistemas de control de acceso, seguridad, control de humos, seguridad en caso de evacuación y gestión de edificios.
Sí. En caso de alarma de incendio, el GTV puede cerrar las puertas o, por el contrario, abrirlas o desbloquearlas, en función de la aplicación y la configuración elegidas.
Sí. Un GTV puede recibir señales de un sistema de gestión de edificios, de modo que el control de las puertas se integra con la supervisión y el control centralizados.
Programa 0 a 12: desde el control centralizado de zonas y la secuencia de cierre para puertas dobles hasta la limitación de la corriente de pico, las funciones de SAI y el control de puertas correderas con señalización óptica y acústica.
Cuando se necesita una fuente de alimentación de reserva para la puerta en caso de corte de corriente. El modelo TX1 con SuperCap no requiere mantenimiento; el modelo TX5 con batería ofrece una autonomía mayor, de hasta aproximadamente una hora, dependiendo de la carga y la configuración.
Sí. El GTV-I es adecuado tanto para nuevas instalaciones como para la actualización, la modernización y la sustitución de fuentes de alimentación GTV y GTV-A existentes, ya que es totalmente compatible con versiones anteriores.
Eso depende de la aplicación, la potencia necesaria, el número de componentes conectados y la integración con BMC, GBS o el control de acceso. Utiliza el configurador o solicita asesoramiento a Electroproject.
