GTV-voedingen voor veilige en slimme deursturing
Para ingeniería mecánica y sistemas de construcción
- Slimme 24 VDC voeding en deursturing
- Volledig backward compatible met GTV-A
- Onderhoudsvrije back-up met TX1 SuperCap
GTV-voedingen voor veilige en slimme deursturing
Veilige, brandwerende deuren die in het dagelijks gebruik soepel functioneren én bij brand of stroomuitval direct het juiste doen — dat begint bij de juiste voeding en sturing. GTV-voedingen brengen brandveiligheid, toegangscontrole, vluchtveiligheid en gebruiksgemak samen in één oplossing. Het resultaat: aantoonbare compliance, minder verschillende componenten op voorraad en eenvoudiger onderhoud.
GTV-voedingen leveren betrouwbare 24 VDC aan deurcomponenten — deurmagneten, elektrische deurdrangers, elektrische sloten, vergrendelmagneten en rookluiken — en sturen die aan op basis van signalen uit de gebouwinstallatie (brandmeldcentrale, gebouwbeheersysteem, kaartlezer of handmelder).
Voor installateurs, gebouwbeheerders en engineers raken deurfuncties vaak meerdere disciplines tegelijk. Met de nieuwe GTV-I maakt Electroproject die combinatie overzichtelijker, flexibeler en betrouwbaarder.
Wat is nieuw aan de GTV-I?
De GTV-I is de nieuwe generatie GTV-voeding. Waar een traditionele voeding alleen spanning levert, werkt de GTV-I als intelligente schakel tussen brandmeldcentrale en deursystemen. Vier punten maken het verschil:
- Volledig backward compatible met GTV en GTV-A. Vervang bestaande voedingen zonder de bekabeling, deurcomponenten of besturing aan te passen. Dat haalt risico en kosten uit een upgrade.
- Onderhoudsvrije back-up via TX1 SuperCap. Overbrugt netuitval zonder accu en dus zonder vervangingsonderhoud — lagere total cost of ownership.
- Intuïtieve diagnose via LED’s en load-indicator. In één oogopslag zien of een uitgang onder spanning staat, overbelast is of is afgeschakeld.
- Uitgebreide I/O: 5 ingangen en 2 vermogensuitgangen. Ruimte voor BMC, GBS, kaartlezer, schakelklok én terugmelding op één unit.
Wat is een GTV-voeding?
Een GTV-voeding is een voedings- en stuurunit die 24 VDC levert aan gebouwgebonden deurcomponenten en deze aanstuurt op basis van signalen uit de gebouwinstallatie. Op basis van die signalen kan een deur in normale situatie worden opengehouden door een deurmagneet, maar automatisch sluiten zodra de brandmeldcentrale een signaal geeft. In andere toepassingen ontgrendelt een deur juist bij calamiteiten, of wordt een elektrisch slot aangestuurd na vrijgave door een kaartlezer.
GTV-voedingen worden toegepast in kantoren, ziekenhuizen, zorginstellingen, scholen, parkeergarages, hotels, logistieke omgevingen en industrie — overal waar veiligheid, doorstroming en controle samenkomen.
Toepassingen van de GTV-I
De GTV-I dekt uiteenlopende deurscenario’s. Een greep uit de vele toepassingen.
1. Vluchtdeur-ontgrendeling (fail-safe)
Een magneetslot houdt de nooddeur onder spanning vergrendeld en valt bij brandalarm of noodontgrendeling spanningsloos. De deur komt direct vrij voor evacuatie, conform de veiligheidseisen.
2. Sluitvolgorde dubbele deuren
Twee onafhankelijke uitgangen laten deur A vóór deur B sluiten (instelbare vertraging van 6 seconden), zodat dubbele branddeuren niet tegen elkaar botsen. Bij netuitval zorgt een TX1 voor overbrugging.
3. Integratie met toegangscontrole
Overdag ontgrendelt een kaartlezer de deur; bij brandalarm worden alle deuren direct vrijgegeven. Eén systeem voor zowel beveiliging als brandveiligheid.
4. Aansturing van rookluiken en brandkleppen
De GTV-I voedt niet alleen deuren, maar ook magneetklemmen in rookluiken en luchtkanalen, die bij een calamiteit naar hun veilige stand gaan — tegelijk met de deursturing.
5. Meerdere voedingen koppelen (master/volglijn)
Eén alarmcontact laat tientallen deuren over meerdere etages gelijktijdig vrijgeven, zonder elke voeding apart aan te sturen. Ideaal voor ziekenhuizen en grote kantoren.
Voor een compleet overzicht van alle toepassingen, download de applicatie manual
Programma’s van de GTV-I (0 t/m 12)
De GTV-I beschikt over programma 0 t/m 12. Eén unit dekt zo meerdere toepassingen — dat vereenvoudigt ontwerp, installatie, voorraadbeheer en onderhoud.
Nr | Programma | Belasting | Kernfunctionaliteit | Typische toepassing |
0 | Testbedrijf handmatig | I + II | Handmatige in-/uitschakeling, onafhankelijk van ingangen | Systeemtest, magneetcontrole |
1 | Zone-aansturing | I + II | Simultaan aan/uit op signaal A/B/C of DK | 1 compartiment of groep, centraal bediend |
2 | Sluitvolgorde dubbele deuren | I + II | Gelijktijdig aan, vertraagd uit (6s I–II) | Dubbele deuren, botsingspreventie |
3 | 2 zones onafhankelijk | I, II | Onafhankelijk in/uit via eigen ingangen (A/C en B/C) | 2 compartimenten, gescheiden logica |
4 | Zone met extra beveiliging | I, II | Onafhankelijk schakelen, II alleen uit via B | Kritische zone, selectieve afschakeling |
5 | Zone-aansturing + reset | I + II | Als 1, maar reset vereist lokale DK-bediening | Veilige heringebruikname na alarm |
6 | Sluitvolgorde + reset | I + II | Als 2, maar reset vereist lokale DK-bediening | Dubbele deur, inspectie na alarm |
7 | 2 zones + reset | I, II | Als 3, maar reset vereist lokale DK-bediening | Gescheiden zones, veilige heringebruikname |
8 | Beveiligde zone + reset | I, II | Als 4, maar reset vereist lokale DK-bediening | Beveiligde ruimten, heringebruikname |
9 | Piekstroombeperking (cascade) | I + II | Vertraagde inschakeling (I direct, II na 6s) | Overstroompreventie, rookklepsturing |
10 | Testprogramma UPS-functie | I + II | Handmatige schakeltest UPS-functie | UPS-back-up simulatie, onderhoud |
11 | Non-preferente/preferente back-up | I + II | I direct uit bij netuitval, II blijft aan tot back-up leeg | Selectieve UPS, lastverdeling |
12 | Schuifdeur + signalering | I, II, 6 | I = deurmagneet, II = flitser, 6 = slow-whoop, gesequenced | Geautomatiseerde evacuatie, signalering |

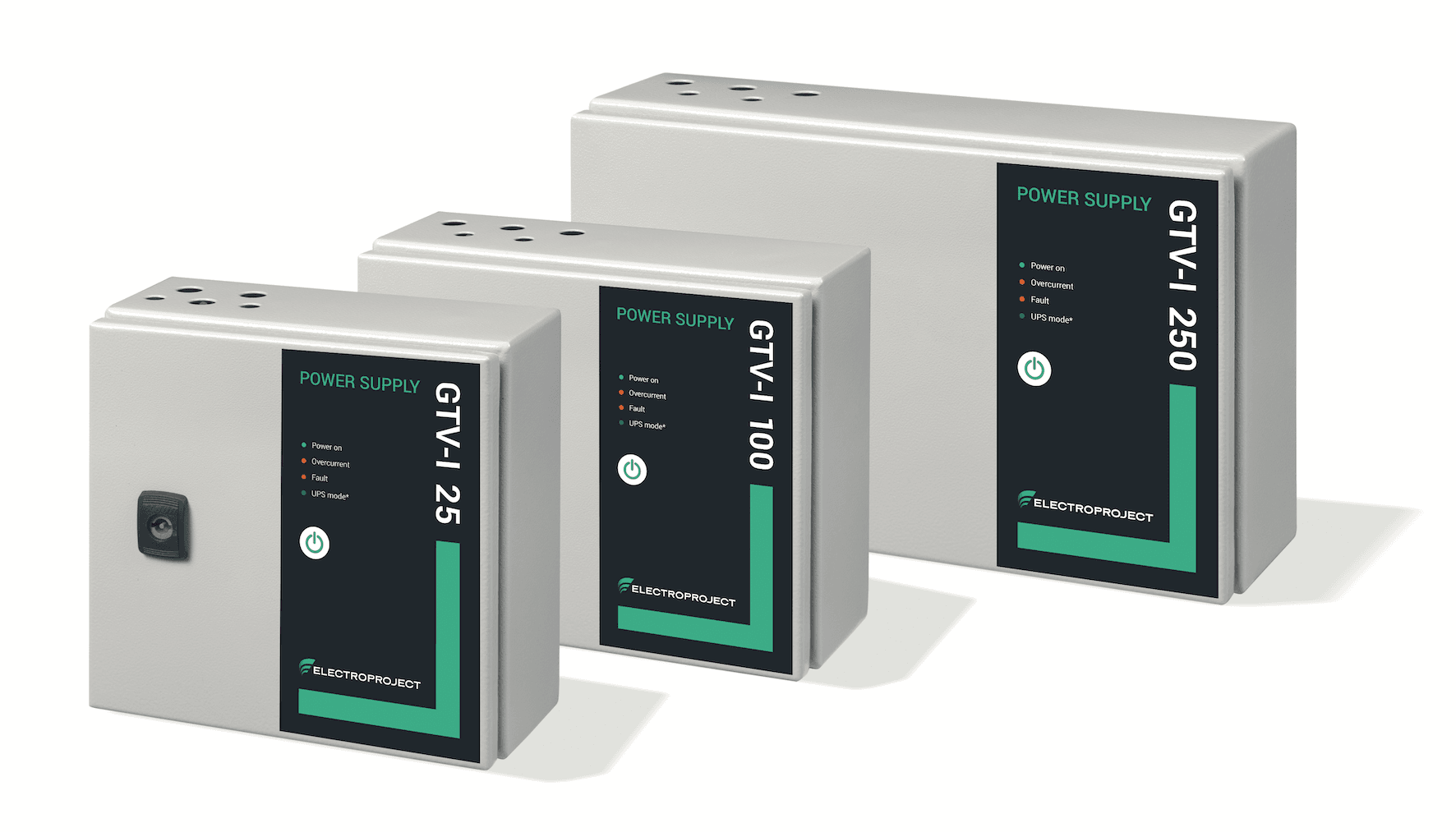

Het assortiment: GTV-I 25, 100 en 250 + TX-modules
Het GTV-I-assortiment bestaat uit drie uitvoeringen voor uiteenlopende vermogens en toepassingen:
- GTV-I 25 — voor lichte deurtoepassingen.
- GTV-I 100 — voor middelzware installaties.
- GTV-I 250 — voor zwaardere installaties met meer aangesloten componenten.
Alle uitvoeringen leveren 24 VDC en sturen deurcomponenten aan in brandveiligheids-, beveiligings- en toegangscontrolesystemen.
Back-up bij netuitval
- TX1 (SuperCap) — onderhoudsvrije overbrugging van netuitval, zonder accu.
- TX5 (accu) — langere overbrugging, tot circa een uur, afhankelijk van belasting en configuratie.
Wat is nieuw t.o.v. de GTV-A?
Werkt u al met een GTV-A? Onderstaande vergelijking laat zien wat de GTV-I toevoegt.
Kenmerk | GTV-A (huidig) | GTV-I (nieuw) |
Programma’s | 5 | 13 (programma 0 t/m 12) |
Back-up bij netuitval | Externe back-up-unit (GTV-BU) | TX1 SuperCap (onderhoudsvrij) of TX5 accu |
Diagnose | Basis | LED’s + load-indicator |
I/O | Standaard | 5 ingangen, 2 vermogensuitgangen |
Signalering | — | Flitser + slow-whoop (programma 12) |
Compatibiliteit | — | Backward compatible met GTV en GTV-A |
Hoe kiest u de juiste GTV-voeding?
De keuze begint bij de functie van de deur, gevolgd door de signalen, het vermogen en de back-upbehoefte. Belangrijke selectievragen:
- Welke deurfunctie moet worden gerealiseerd (openhouden en sluiten bij brand, of ontgrendelen bij calamiteit)?
- Welke componenten moeten worden gevoed en aangestuurd, en hoeveel?
- Hoeveel vermogen is nodig?
- Is er koppeling gewenst met een BMC, GBS of toegangscontrole?
- Moet de deur(en) op meerdere signalen reageren?
- Is back-up bij netuitval gewenst (TX1 of TX5)?
- Gaat het om nieuwbouw, uitbreiding, retrofit of vervanging?
Twijfelt u over de juiste uitvoering of configuratie? Plan een vrijblijvend adviesgesprek — onze specialisten denken graag mee.
Retrofit of vervanging
Omdat de GTV-I volledig backward compatible is met bestaande GTV en GTV-A-installaties, kunt u moderniseren zonder de volledige deurvoeding te vernieuwen. Retrofit is relevant wanneer een bestaande voeding technisch verouderd is, onderhoud lastiger wordt, of wanneer nieuwe gebouwfuncties nodig zijn. Denk aan uitbreiding met toegangscontrole, gewijzigde brandveiligheidseisen of koppeling met een gebouwbeheersysteem.
Aansluitschema van de GTV-I
Visual Plaats hier het aansluitschema uit de applicatiemanual (pagina 25) als afbeelding.
Neem de toelichting mee: DK (deurknop/reset), ingangen A/B/C/D/E (van BMC, GBS, reset, eindschakelaars) en de optionele back-up-/TX-module.
Bewijs uit de praktijk
Electroproject ontwikkelt en produceert GTV-voedingen al meer dan vijftig jaar in eigen huis en past ze toe in onder meer ziekenhuizen, waar deuren een cruciale rol spelen in compartimentering en vluchtwegen. Bekijk onze klantcases in magneet- & beveiligingstechniek.
Webbouwer Link bij voorkeur naar de specifieke Radboudumc-klantcase (healthcare) als die als losse case beschikbaar is; anders naar de categoriepagina hierboven.
Preguntas más frecuentes
Een GTV-voeding voedt en stuurt elektrische deurcomponenten aan zoals deurmagneten, elektrische deurdrangers, elektrische sloten, vergrendelmagneten en rookluiken. De voeding levert 24 VDC en verwerkt signalen vanuit andere gebouwsystemen.
De GTV-I is de nieuwe generatie: 13 programma’s (0 t/m 12) in plaats van 5, onderhoudsvrije SuperCap-back-up, diagnose via LED’s en load-indicator en volledig backward compatible met GTV en GTV-A.
Nee. GTV-voedingen worden veel toegepast in brandveiligheidsinstallaties, maar ook in combinatie met toegangscontrole, beveiliging, rookbeheersing, vluchtveiligheid en gebouwbeheer.
Ja. Bij een brandmelding kan de GTV deuren laten sluiten of juist vrijgeven of ontgrendelen, afhankelijk van de gekozen toepassing en configuratie.
Ja. Een GTV kan signalen ontvangen vanuit een gebouwbeheersysteem, zodat deursturing wordt geïntegreerd met centrale monitoring en bediening.
Programma 0 t/m 12: van centrale zone-aansturing en sluitvolgorde voor dubbele deuren tot piekstroombeperking, UPS-functies en schuifdeursturing met optische en akoestische signalering.
Wanneer back-up van de deurvoeding bij netuitval nodig is. De TX1 met SuperCap is onderhoudsvrij; de TX5 met accu overbrugt langer, tot circa een uur, afhankelijk van belasting en configuratie.
Dat hangt af van de toepassing, het benodigde vermogen, het aantal aangesloten componenten en de koppeling met BMC, GBS of toegangscontrole. Gebruik de configurator of vraag advies aan Electroproject.
